ExStruct — Excel 構造化抽出エンジン

PyPI version PyPI Downloads Licence: BSD-3-Clause pytest Codacy Badge

ExStruct Image

ExStruct は Excel ワークブックを読み取り、構造化データ（セル・テーブル候補・図形・チャート・印刷範囲ビュー）をデフォルトで JSON に出力します。必要に応じて YAML/TOON も選択でき、COM/Excel 環境ではリッチ抽出、非 COM 環境ではセル＋テーブル候補＋印刷範囲へのフォールバックで安全に動作します。LLM/RAG 向けに検出ヒューリスティックや出力モードを調整可能です。

主な特徴

  • Excel → 構造化 JSON: セル、図形、チャート、テーブル候補、印刷範囲/自動改ページ範囲（PrintArea/PrintAreaView）をシート単位・範囲単位で出力。
  • 出力モード: light（セル＋テーブル候補のみ）、standard（テキスト付き図形＋矢印、チャート）、verbose（全図形を幅高さ付きで出力、セルのハイパーリンクも出力）。
  • フォーマット: JSON（デフォルトはコンパクト、--pretty で整形）、YAML、TOON（任意依存）。
  • テーブル検出のチューニング: API でヒューリスティックを動的に変更可能。
  • ハイパーリンク抽出: verbose モード（または include_cell_links=True 指定）でセルのリンクを links に出力。
  • CLI レンダリング（Excel 必須）: PDF とシート画像を生成可能。
  • 安全なフォールバック: Excel COM 不在でもプロセスは落ちず、セル＋テーブル候補＋印刷範囲に切り替え（図形・チャートは空）。

インストール

pip install exstruct

オプション依存:

  • YAML: pip install pyyaml
  • TOON: pip install python-toon
  • レンダリング（PDF/PNG）: Excel + pip install pypdfium2 pillow
  • まとめて導入: pip install exstruct[yaml,toon,render]

プラットフォーム注意:

  • 図形・チャートを含むフル抽出は Windows + Excel (xlwings/COM) 前提。その他プラットフォームでは mode=light でセル＋table_candidates のみ安全に取得できます。

クイックスタート CLI

exstruct input.xlsx > output.json          # デフォルトは標準出力のコンパクト JSON
exstruct input.xlsx -o out.json --pretty   # 整形 JSON をファイルへ
exstruct input.xlsx --format yaml          # YAML（pyyaml が必要）
exstruct input.xlsx --format toon          # TOON（python-toon が必要）
exstruct input.xlsx --sheets-dir sheets/   # シートごとに分割出力
exstruct input.xlsx --mode light           # セル＋テーブル候補のみ
exstruct input.xlsx --pdf --image          # PDF と PNG（Excel 必須）

自動改ページ範囲の書き出しは API 専用（Excel/COM が必要）です。DestinationOptions.auto_page_breaks_dir を設定するか、export_auto_page_breaks(...) を利用してください。

クイックスタート Python

from pathlib import Path
from exstruct import extract, export, set_table_detection_params

# テーブル検出を調整（任意）
set_table_detection_params(table_score_threshold=0.3, density_min=0.04)

# モード: "light" / "standard" / "verbose"
wb = extract("input.xlsx", mode="standard")  # standard ではリンクはデフォルト非出力
export(wb, Path("out.json"), pretty=False)  # コンパクト JSON

# モデルの便利メソッド: 反復・インデックス・直列化
first_sheet = wb["Sheet1"]           # __getitem__ でシート取得
for name, sheet in wb:               # __iter__ で (name, SheetData) を列挙
    print(name, len(sheet.rows))
wb.save("out.json", pretty=True)     # WorkbookData を拡張子に応じて保存
first_sheet.save("sheet.json")       # SheetData も同様に保存
print(first_sheet.to_yaml())         # YAML 文字列（pyyaml 必須）

# ExStructEngine: インスタンスごとの設定（ネスト構造）
from exstruct import (
    DestinationOptions,
    ExStructEngine,
    FilterOptions,
    FormatOptions,
    OutputOptions,
    StructOptions,
    export_auto_page_breaks,
)

engine = ExStructEngine(
    options=StructOptions(mode="verbose"),  # verbose ではハイパーリンクがデフォルトで含まれる
    output=OutputOptions(
        format=FormatOptions(pretty=True),
        filters=FilterOptions(include_shapes=False),  # 図形を出力から除外
        destinations=DestinationOptions(sheets_dir=Path("out_sheets")),  # シートごとに保存
    ),
)
wb2 = engine.extract("input.xlsx")
engine.export(wb2, Path("out_filtered.json"))  # フィルタ適用後の出力

# standard でハイパーリンクを有効化
engine_links = ExStructEngine(options=StructOptions(mode="standard", include_cell_links=True))
with_links = engine_links.extract("input.xlsx")

# 印刷範囲ごとに書き出す
from exstruct import export_print_areas_as
export_print_areas_as(wb, "areas", fmt="json", pretty=True)  # 印刷範囲がある場合のみファイル生成

# 自動改ページ範囲の抽出/出力（COM 限定。自動改ページが無い場合は例外を送出）
engine_auto = ExStructEngine(
    output=OutputOptions(
        destinations=DestinationOptions(auto_page_breaks_dir=Path("auto_areas"))
    )
)
wb_auto = engine_auto.extract("input.xlsx")  # SheetData.auto_print_areas を含む
engine_auto.export(wb_auto, Path("out_with_auto.json"))  # 自動改ページごとのファイルも auto_areas/* に保存
export_auto_page_breaks(wb_auto, "auto_areas", fmt="json", pretty=True)

備考 (COM 非対応環境): Excel COM が使えない場合でもセル＋table_candidates は返りますが、shapes / charts は空になります。

テーブル検出パラメータ

from exstruct import set_table_detection_params

set_table_detection_params(
    table_score_threshold=0.35,  # 厳しくするなら上げる
    density_min=0.05,
    coverage_min=0.2,
    min_nonempty_cells=3,
)

値を上げると誤検知が減り、下げると検出漏れが減ります。

出力モード

  • light: セル＋テーブル候補のみ（COM 不要）。
  • standard: テキスト付き図形＋矢印、チャート（COM ありで取得）、テーブル候補。セルのハイパーリンクは include_cell_links=True を指定したときのみ出力。
  • verbose: 全図形（幅・高さ付き）、チャート、テーブル候補、セルのハイパーリンク。

エラーハンドリング / フォールバック

  • Excel COM 不在時はセル＋テーブル候補に自動フォールバック（図形・チャートは空）。
  • 図形抽出失敗時も警告を出しつつセル＋テーブル候補を返却。
  • CLI はエラーを stdout/stderr に出し、失敗時は非ゼロ終了コード。

任意レンダリング

Excel と pypdfium2 が必要です:

exstruct input.xlsx --pdf --image --dpi 144

<output>.pdf と <output>_images/ 配下に PNG を生成します。

ベンチマーク: Excel 構造化デモ

本ライブラリ exstruct がどの程度 Excel を構造化できるのかを示すため、 以下の 3 要素を 1 シートにまとめた Excel を解析し、 その JSON 出力を用いた AI 推論精度ベンチマーク を掲載します。

  • 表（売上データ）
  • 折れ線グラフ
  • 図形のみで作成したフローチャート

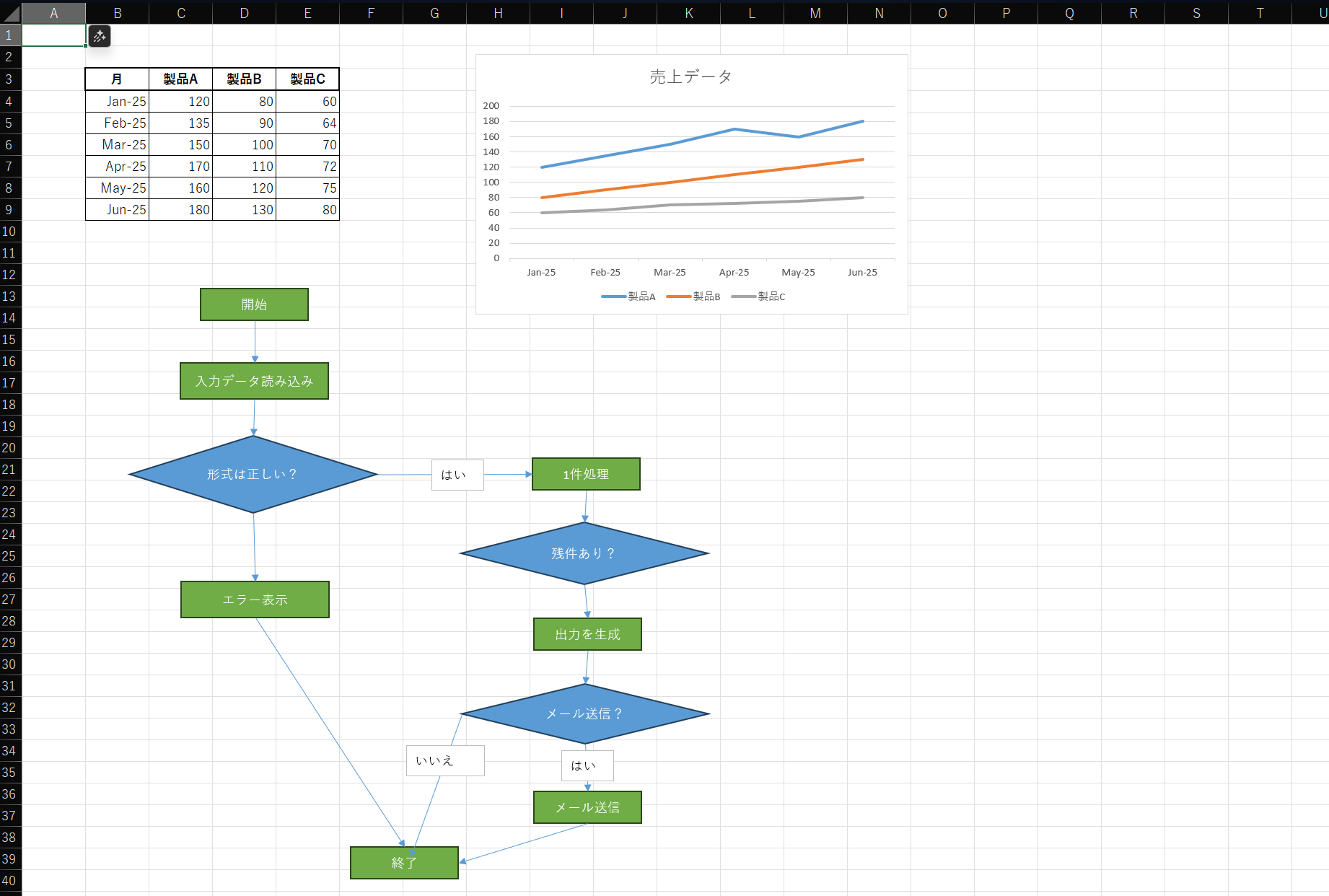

（下画像が実際のサンプル Excel シート） Sample Excel サンプル Excel: sample/sample.xlsx

1. Input: Excel Sheet Overview

このサンプル Excel には以下のデータが含まれています：

① 表 (売上データ)

月 製品 A 製品 B 製品 C
Jan-25 120 80 60
Feb-25 135 90 64
Mar-25 150 100 70
Apr-25 170 110 72
May-25 160 120 75
Jun-25 180 130 80

② グラフ (折れ線グラフ)

  • タイトル: 売上データ
  • 系列: 製品 A / 製品 B / 製品 C（半年分）
  • Y 軸: 0–200

③ 図形によるフローチャート

シート内に以下を含むフローがあります：

  • 開始 / 終了
  • 形式チェック
  • ループ（残件あり？）
  • エラーハンドリング
  • メール送信の Yes/No 判定

2. Output: exstruct が生成する構造化 JSON（抜粋）

以下は、実際にこの Excel ブックを解析した際の短縮版 JSON 出力例 です。

{
  "book_name": "sample.xlsx",
  "sheets": {
    "Sheet1": {
      "rows": [
        {
          "r": 3,
          "c": {
            "1": "月",
            "2": "製品A",
            "3": "製品B",
            "4": "製品C"
          }
        },
        ...
      ],
      "shapes": [
        {
          "text": "開始",
          "l": 148,
          "t": 220,
          "type": "AutoShape-FlowchartProcess"
        },
        {
          "text": "入力データ読み込み",
          "l": 132,
          "t": 282,
          "type": "AutoShape-FlowchartProcess"
        },
        {
          "l": 193,
          "t": 246,
          "type": "AutoShape-Mixed",
          "begin_arrow_style": 1,
          "end_arrow_style": 2,
          "direction": "N"
        },
        ...
      ],
      "charts": [
        {
          "name": "Chart 1",
          "chart_type": "Line",
          "title": "売上データ",
          "y_axis_range": [
            0.0,
            200.0
          ],
          "series": [
            {
              "name": "製品A",
              "name_range": "Sheet1!$C$3",
              "x_range": "Sheet1!$B$4:$B$9",
              "y_range": "Sheet1!$C$4:$C$9"
            },
            ...
          ],
          "l": 377,
          "t": 25
        }
      ],
      "table_candidates": [
        "B3:E9"
      ]
    }
  }
}

3. AI (Copilot / LLM) に JSON を渡した際の理解結果

以下は、提供された Excel ブックの内容を Markdown 形式で再構成したものです。表、グラフ、フローチャートの 3 要素をそれぞれ適切に表現しています。

---

## 📊 売上データ表

| 月         | 製品 A | 製品 B | 製品 C |
| ---------- | ------ | ------ | ------ |
| 2025-01-01 | 120    | 80     | 60     |
| 2025-02-01 | 135    | 90     | 64     |
| 2025-03-01 | 150    | 100    | 70     |
| 2025-04-01 | 170    | 110    | 72     |
| 2025-05-01 | 160    | 120    | 75     |
| 2025-06-01 | 180    | 130    | 80     |

---

## 📈 売上データ（折れ線グラフ）

- グラフタイトル: **売上データ**
- グラフ種類: 折れ線グラフ（Line）
- Y 軸範囲: 0 ～ 200
- データ系列:
  - 製品 A: 120 → 135 → 150 → 170 → 160 → 180
  - 製品 B: 80 → 90 → 100 → 110 → 120 → 130
  - 製品 C: 60 → 64 → 70 → 72 → 75 → 80

---

## 🔄 処理フロー（Mermaid フローチャート）

```mermaid
flowchart TD
    A[開始]
    B[入力データ読み込み]
    C{形式は正しい？}
    D[エラー表示]
    E[1件処理]
    F{残件あり？}
    G[出力を生成]
    H{メール送信？}
    I[メール送信]
    J[終了]

    A --> B
    B --> C
    C -- いいえ --> D
    C -- はい --> E
    E --> F
    F -- はい --> E
    F -- いいえ --> G
    G --> H
    H -- はい --> I
    H -- いいえ --> J
    I --> J
```

このことから、

exstruct の JSON は AI にとって "そのまま意味として理解できる形式" である

ということが明確に示されています。

4. Summary

このベンチマークにより、本ライブラリが次の能力を持つことが確認できます：

  • 表・グラフ・図形（フローチャート）の同時解析
  • Excel の意味的構造を JSON に変換
  • AI（LLM）がその JSON を直接読み取り、Excel 内容を再構築できる

つまり exstruct = “Excel を AI が理解できるフォーマットに変換するエンジン” です。

備考

  • デフォルト JSON はコンパクト（トークン削減目的）。可読性が必要なら --pretty / pretty=True を利用してください。
  • フィールド名は table_candidates を使用します（以前の tables から変更）。下流のスキーマを調整してください。

印刷範囲と自動改ページ範囲（PrintArea / PrintAreaView）

  • SheetData.print_areas に印刷範囲（セル座標）が含まれます（light/standard/verbose で取得）。
  • SheetData.auto_print_areas に Excel COM が計算した自動改ページ範囲が入ります（自動改ページ抽出を有効化した場合のみ、COM 限定）。
  • export_print_areas_as(...) や CLI --print-areas-dir で印刷範囲ごとにファイルを出力できます（印刷範囲が無い場合はファイルを作りません）。
  • DestinationOptions.auto_page_breaks_dir（推奨）または export_auto_page_breaks(...) で自動改ページ範囲ごとにファイルを出力できます。自動改ページが存在しない場合、export_auto_page_breaks(...) は ValueError を送出します。
  • PrintAreaView には範囲内の行・テーブル候補に加え、範囲と交差する図形/チャートを含みます（サイズ不明の図形は座標のみで判定）。normalize=True で行/列を範囲起点に再基準化できます。

ドキュメントビルド

  • サイトビルド前にモデル断片を再生成してください: python scripts/gen_model_docs.py
  • mkdocs + mkdocstrings でローカルビルド（開発用依存が必要）: uv run mkdocs serve または uv run mkdocs build

License

BSD-3-Clause. See LICENSE for details.

ドキュメント

  • API リファレンス (GitHub Pages): https://harumiweb.github.io/exstruct/
